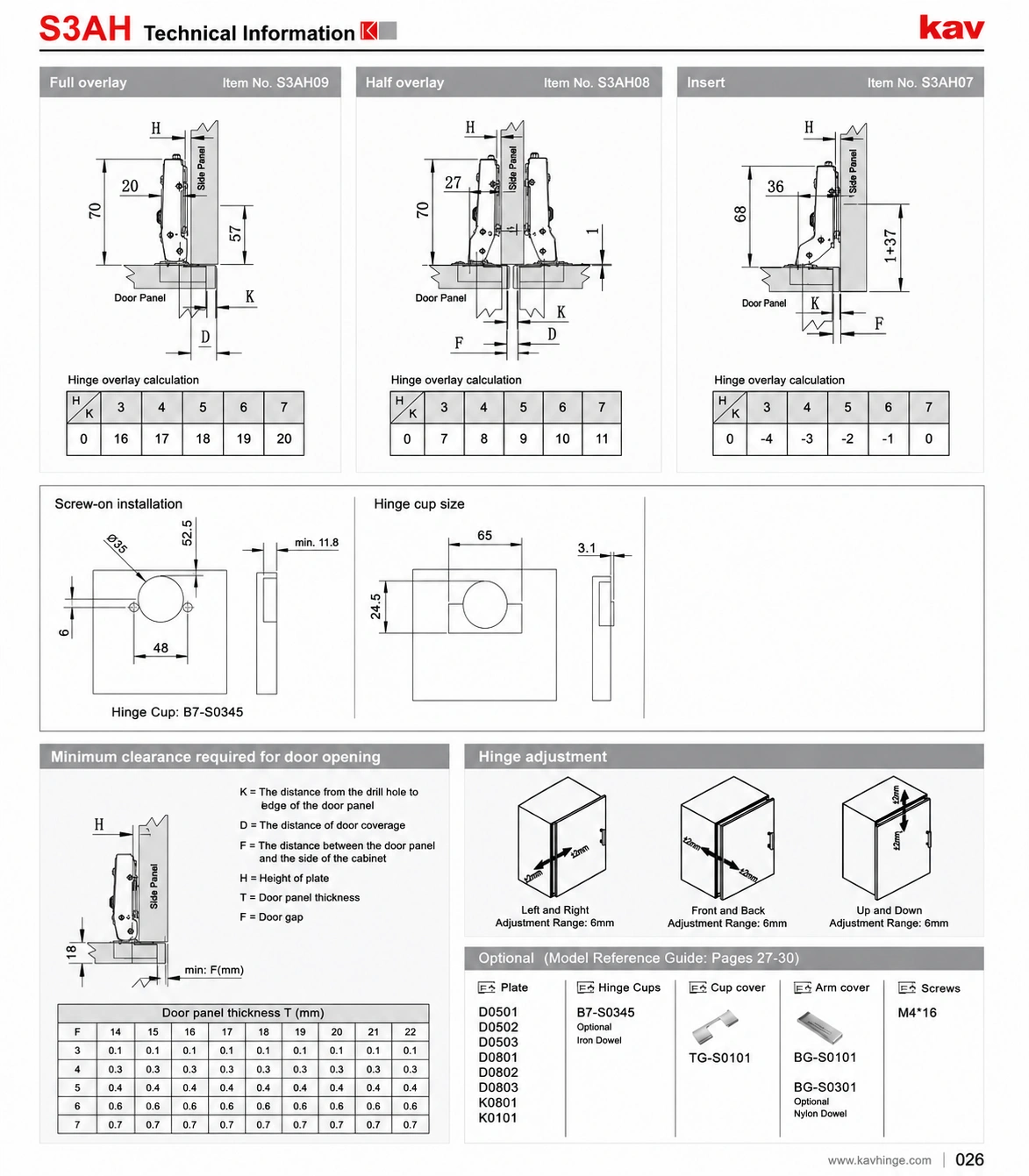

Thông tin kỹ thuật bản lề
Trùm ngoài: Khoảng cách phủ cửa tùy chỉnh theo thông số chén bản lề.
Trùm nửa: Dùng cho thiết kế cửa trùm nửa.
Lọt trong: Dùng cho thiết kế cửa lọt trong.
Lắp bằng vít: Sử dụng chén bản lề mã đường kính lỗ khoét chén Ø35 mm, khoảng cách lỗ vít cố định là 48 mm.
Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn kích thước và giải pháp phù hợp cho công trình của bạn.
Tên sản phẩm: Bản lề bật kỹ thuật (S3AH).
Thương hiệu: Kav.
Đặc điểm kỹ thuật chính:
Phân loại mã theo kiểu lắp đặt cánh tủ: Trùm ngoài, Trùm nửa, và Lọt lòng
Phương thức lắp đặt: Lắp đặt bằng vít với chén bản lề đường kính 35mm (mã chén: BT-S0348, có tùy chọn chốt M8 Dowel).
Tính năng nổi bật: Hỗ trợ điều chỉnh vị trí linh hoạt theo 3 chiều (trái/phải, trước/sau, lên/xuống) với biên độ điều chỉnh từ 4mm đến 8mm.
Ứng dụng: Chuyên dùng cho các hệ thống cửa tủ nội thất và tủ bếp.
Điều chỉnh trái - phải: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh trước - sau: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh lên - xuống: Phạm vi điều chỉnh ±2 mm.
Chén bản lề: BT-S0348 (tùy chọn chốt M8).
Nắp che chén: TG-S0101.
Nắp che tay bản lề: BG-S0101, BG-S0301 (dùng cho bản lề trùm nửa và lọt trong).
Vít: M4 x 16.
