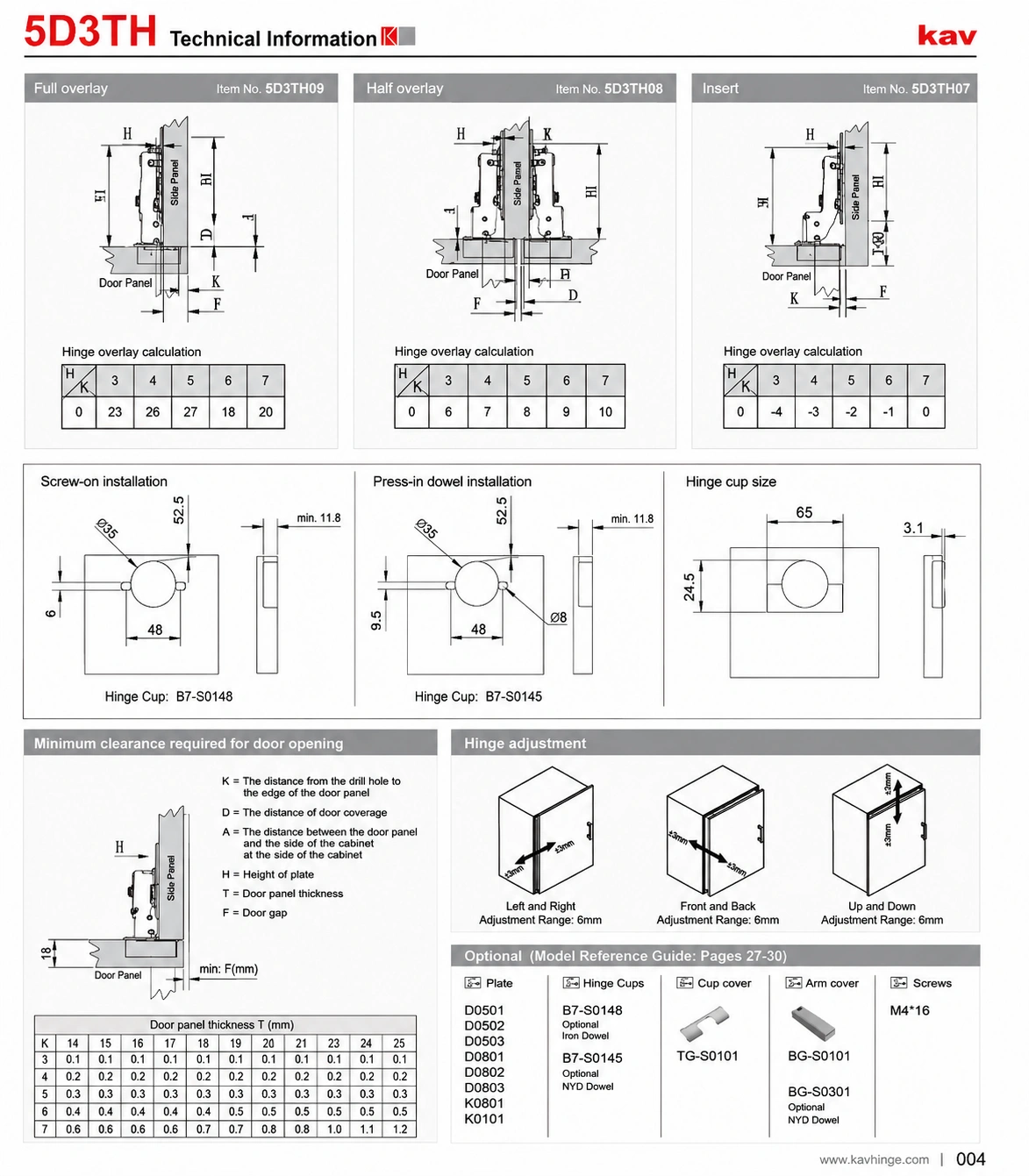

Thông tin kỹ thuật bản lề
Trùm ngoài: Khoảng cách phủ cửa tùy chỉnh theo thông số chén bản lề.
Trùm nửa: Dùng cho thiết kế cửa trùm nửa.
Lọt trong: Dùng cho thiết kế cửa lọt trong.
Lắp bằng vít: Sử dụng chén bản lề mã BT-S0348, đường kính lỗ khoét chén Ø35 mm, khoảng cách lỗ vít cố định là 48 mm.
Gia công vách tủ (Trùm ngoài và trùm nửa): Khoảng cách lỗ khoan là 25 mm và 64 mm.
Gia công vách tủ (Lọt trong): Khoảng cách lỗ khoan liên kết với khoảng cách T+20 và 64 mm.
Điều chỉnh bánh răng: Hỗ trợ 3 cấp độ điều chỉnh (1st gear, 2nd gear, 3rd gear).
Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn kích thước và giải pháp phù hợp cho công trình của bạn.
Tên sản phẩm: Bản lề bật kỹ thuật.
Thương hiệu: Kav.
Đặc điểm kỹ thuật chính:
Phân loại mã theo kiểu lắp đặt cánh tủ: Trùm ngoài, Trùm nửa và Lọt lòng.
Phương thức lắp đặt: Lắp đặt bằng vít với chén bản lề đường kính 35mm mã chén: BT-S0348, có tùy chọn chốt M8
Tính năng đặc biệt: Tích hợp cơ chế điều chỉnh bánh răng với 3 cấp độ (1st gear, 2nd gear, 3rd gear).
Tính năng nổi bật: Hỗ trợ điều chỉnh vị trí linh hoạt theo 3 chiều (trái/phải, trước/sau, lên/xuống) với biên độ điều chỉnh khoảng 6mm đến 8mm.
Ứng dụng: Chuyên dùng cho các hệ thống cửa tủ nội thất và tủ bếp.
Điều chỉnh trái - phải: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh trước - sau: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh lên - xuống: Phạm vi điều chỉnh ±2 mm.
Chén bản lề: BT-S0348 (tùy chọn chốt M8).
Nắp che chén: TG-S0101.
Nắp che tay bản lề: BG-D0301 (dành cho bản lề trùm ngoài) và BG-D0301 (dành cho bản lề trùm nửa / lọt trong).
Vít: M4 x 16.
