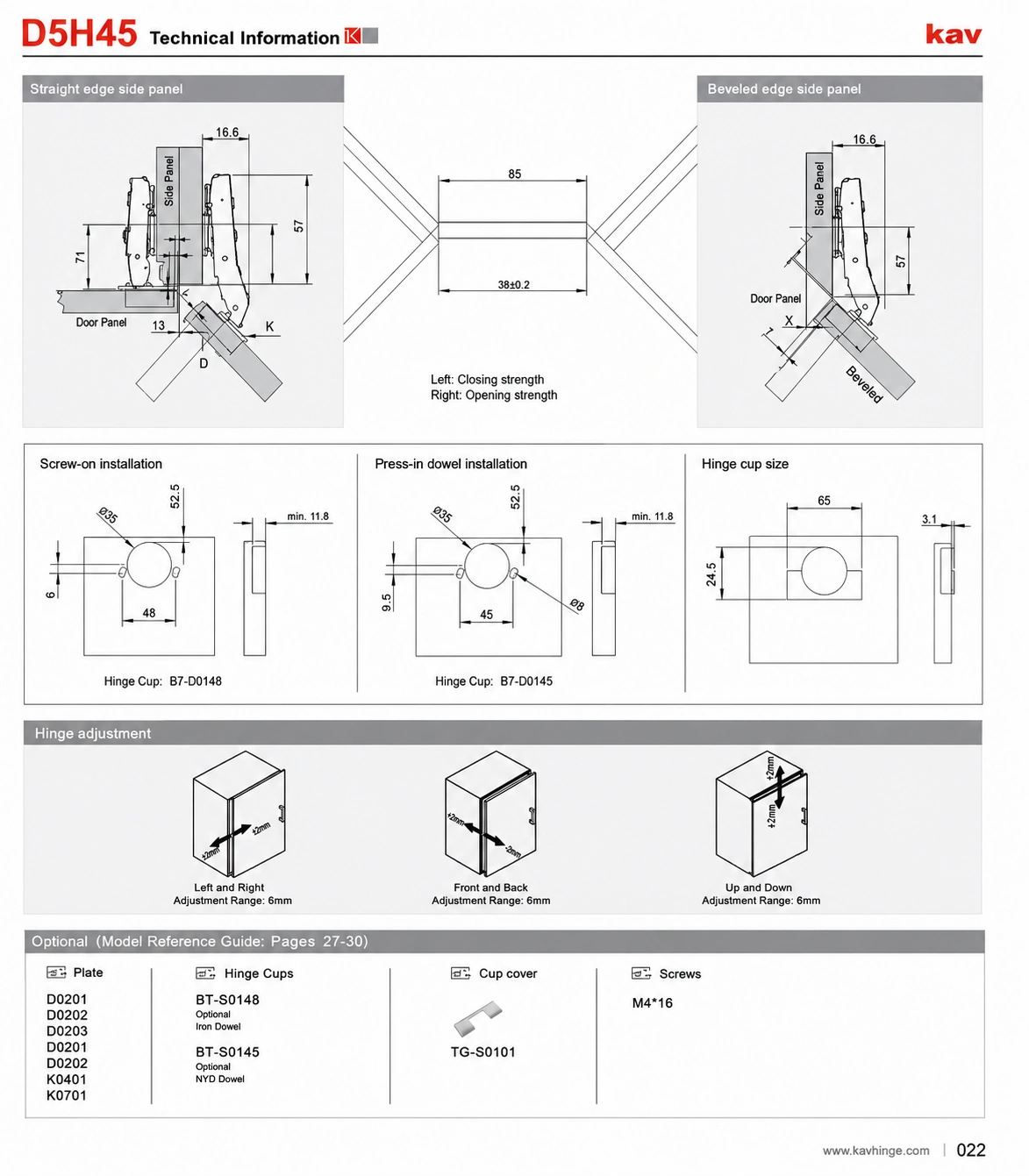

Thông tin kỹ thuật bản lề
Cạnh thẳng: Thích hợp cho thiết kế cạnh tủ vát thẳng chuẩn.
Cạnh vát: Thích hợp cho thiết kế cạnh tủ vát góc.
Lắp bằng vít: Sử dụng chén bản lề mã BT-S0148, đường kính lỗ khoét chén Ø35 mm, khoảng cách lỗ vít cố định là 48 mm.
Lắp nhấn chốt: Sử dụng chén bản lề mã BT-S0145 (tùy chọn chốt M8), khoảng cách lỗ chốt là 45 mm.
Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn kích thước và giải pháp phù hợp cho công trình của bạn.
Tên sản phẩm: Bản lề kỹ thuật chuyên dụng góc mở 45 độ
Thương hiệu: Kav.
Đặc điểm kỹ thuật chính:
Thiết kế: Chuyên dụng cho các góc tủ đặc biệt (hỗ trợ vách cạnh thẳng và vách cạnh vát).
Phương thức lắp đặt: Hỗ trợ lắp đặt bằng vít hoặc ép chốt nhựa với đường kính chén bản lề 35mm.
Tính năng nổi bật: Cho phép điều chỉnh vị trí linh hoạt theo 3 chiều (trái/phải, trước/sau, lên/xuống) với biên độ điều chỉnh khoảng 6mm.
Ứng dụng: Thích hợp lắp đặt cho các hệ thống tủ góc, tủ bếp có cấu trúc đặc thù.
Điều chỉnh trái - phải: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh trước - sau: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh lên - xuống: Phạm vi điều chỉnh ±2.5 mm.
Đế bản lề: D0501, D0502, D0503, D0801, D0802, D0803, K0801, K0101.
Chén bản lề: Tùy chọn chốt M8.
Nắp che chén: TG-S0401.
Nắp che tay bản lề: BG-S0401.
Vít: M4 x 16.
