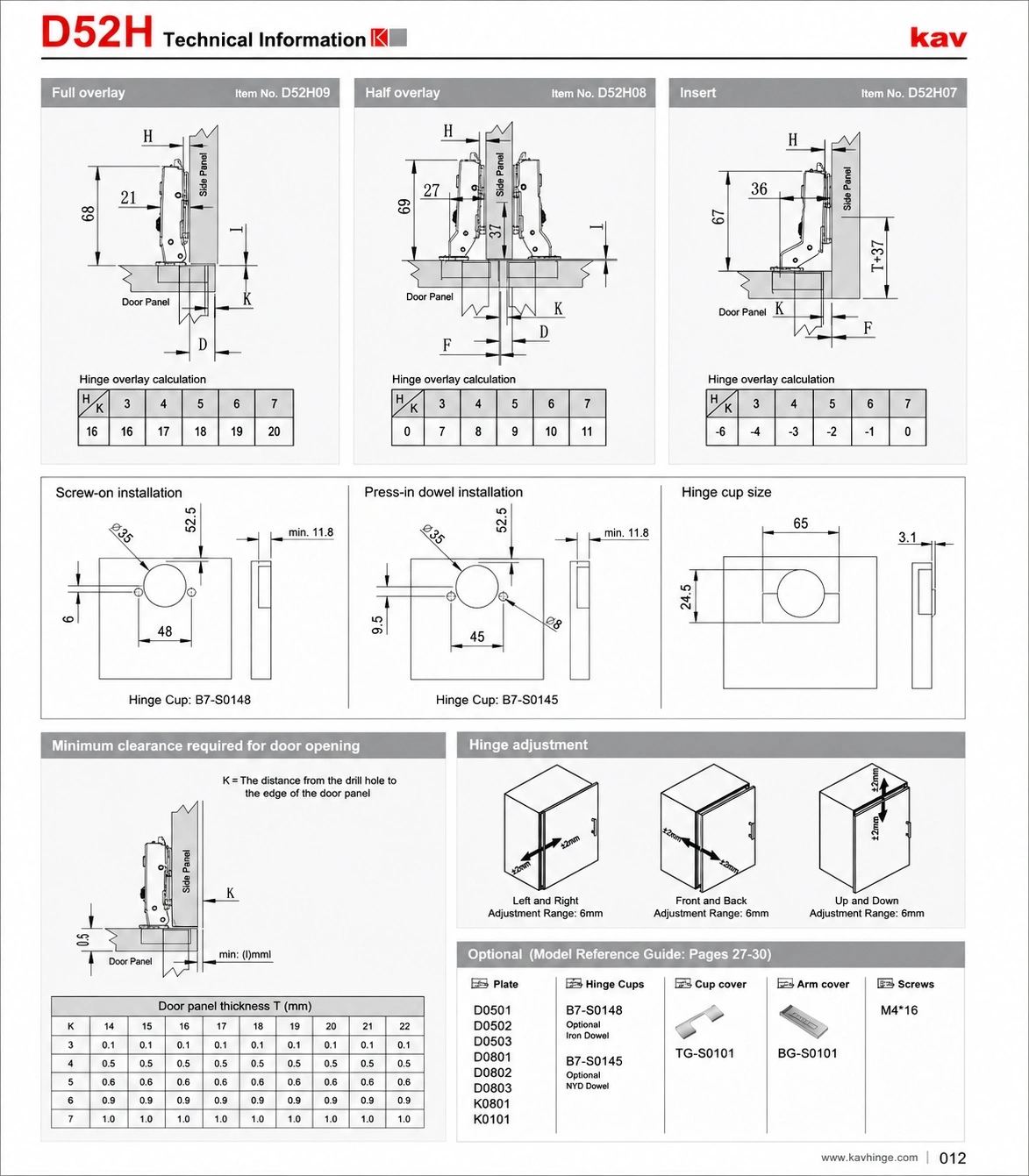

Thông tin kỹ thuật bản lề
Trùm ngoài: Khoảng cách phủ cửa tùy chỉnh theo thông số chén bản lề.
Trùm nửa: Dùng cho thiết kế cửa trùm nửa.
Lọt trong : Dùng cho thiết kế cửa lọt trong.
Lắp bằng vít: Sử dụng chén bản lề mã BT-S0148, đường kính lỗ khoét chén Ø35 mm, khoảng cách lỗ vít cố định là 48 mm.
Lắp nhấn chốt: Sử dụng chén bản lề mã BT-S0145 (tùy chọn chốt M8), khoảng cách lỗ chốt là 45 mm.
Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn kích thước và giải pháp phù hợp cho công trình của bạn.
Tên sản phẩm: Bản lề kỹ thuật (D52H).
Thương hiệu: Kav.
Đặc điểm kỹ thuật chính:
Phân loại mã theo kiểu lắp đặt cánh tủ: Trùm ngoài, Trùm nửa, và Lọt lòng.
Phương thức lắp đặt: Hỗ trợ lắp đặt bằng vít hoặc ép chốt nhựa với chén bản lề đường kính 35mm.
Tính năng nổi bật: Hỗ trợ điều chỉnh vị trí linh hoạt theo 3 chiều (trái/phải, trước/sau, lên/xuống) với biên độ điều chỉnh từ 6mm đến 8mm.
Ứng dụng: Chuyên dùng cho các hệ thống cửa tủ nội thất và tủ bếp.
Điều chỉnh trái - phải: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh trước - sau: Phạm vi điều chỉnh ±2 mm.
Điều chỉnh lên - xuống: Phạm vi điều chỉnh ±2.5 mm.
Đế bản lề: D0501, D0502, D0503, D0801, D0802, D0803, K0801, K0101.
Chén bản lề: BT-S0148 (tùy chọn chốt M8), BT-S0145 (tùy chọn chốt M8).
Nắp che chén: TG-S0101.
Nắp che tay bản lề: BG-S0101.
Vít: M4 x 16.
