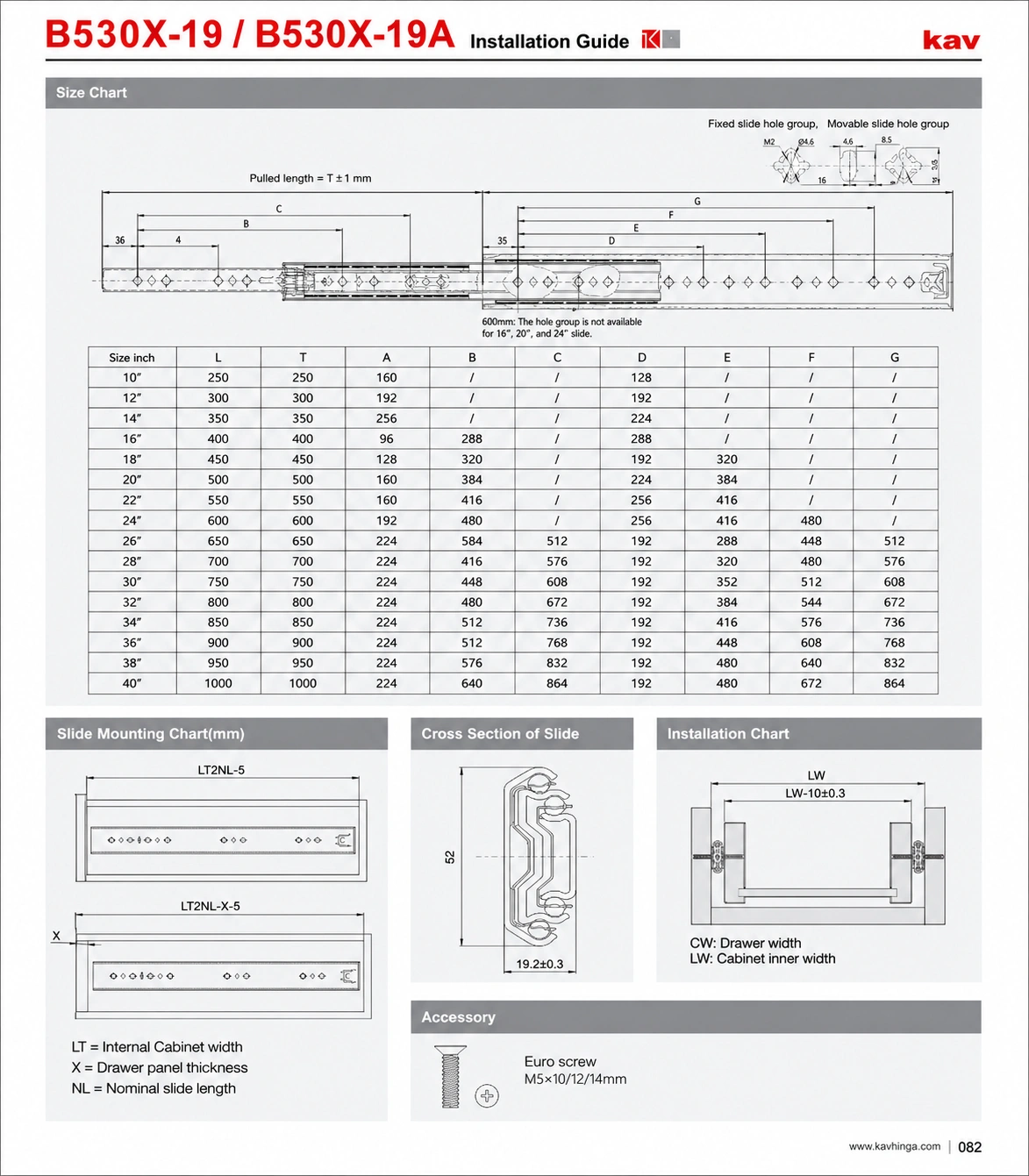

Tên sản phẩm: Hướng dẫn lắp đặt ray trượt bi tải trọng nặng bản lớn (B530X-19 / B530X-19A).
Thương hiệu: Kav.
Đặc điểm kỹ thuật chính:
Kích thước chiều dài: Bảng thông số đa dạng từ 250mm (10") đến 1000mm (40").
Thông số lắp đặt: Bản rộng 53mm, độ dày khe hở lắp đặt 19.2 ± 0.3mm.
Phụ kiện đi kèm: Sử dụng vít chuyên dụng Euro screw kích thước M5 x 10/12/14mm.
Tính năng và ứng dụng: Hướng dẫn chi tiết sơ đồ kích thước lỗ vít, cách lắp đặt ray trượt lên thành tủ và tính toán chiều rộng ngăn kéo (OW = LW - 39) cho các hệ thống tủ nội thất hoặc ngăn kéo cỡ lớn.
Chiều sâu lọt lòng tủ: LT > NL + 5 mm (cho ngăn kéo tiêu chuẩn) hoặc LT > NL + X + 5 mm (cho ngăn kéo lọt trong).
Chiều rộng ngăn kéo: OW = LW - 39 mm.
Ký hiệu:
LT: Chiều sâu lọt lòng tủ
X: Độ dày mặt trước ngăn kéo
NL: Chiều dài ray danh định
OW: Chiều rộng ngăn kéo
LN: Chiều rộng lọt lòng tủ
Độ dày ray: 19.2 _ 0.3 mm.
Phụ kiện đi kèm: Vít châu Âu kích thước M5 x 10/12/14 mm.
