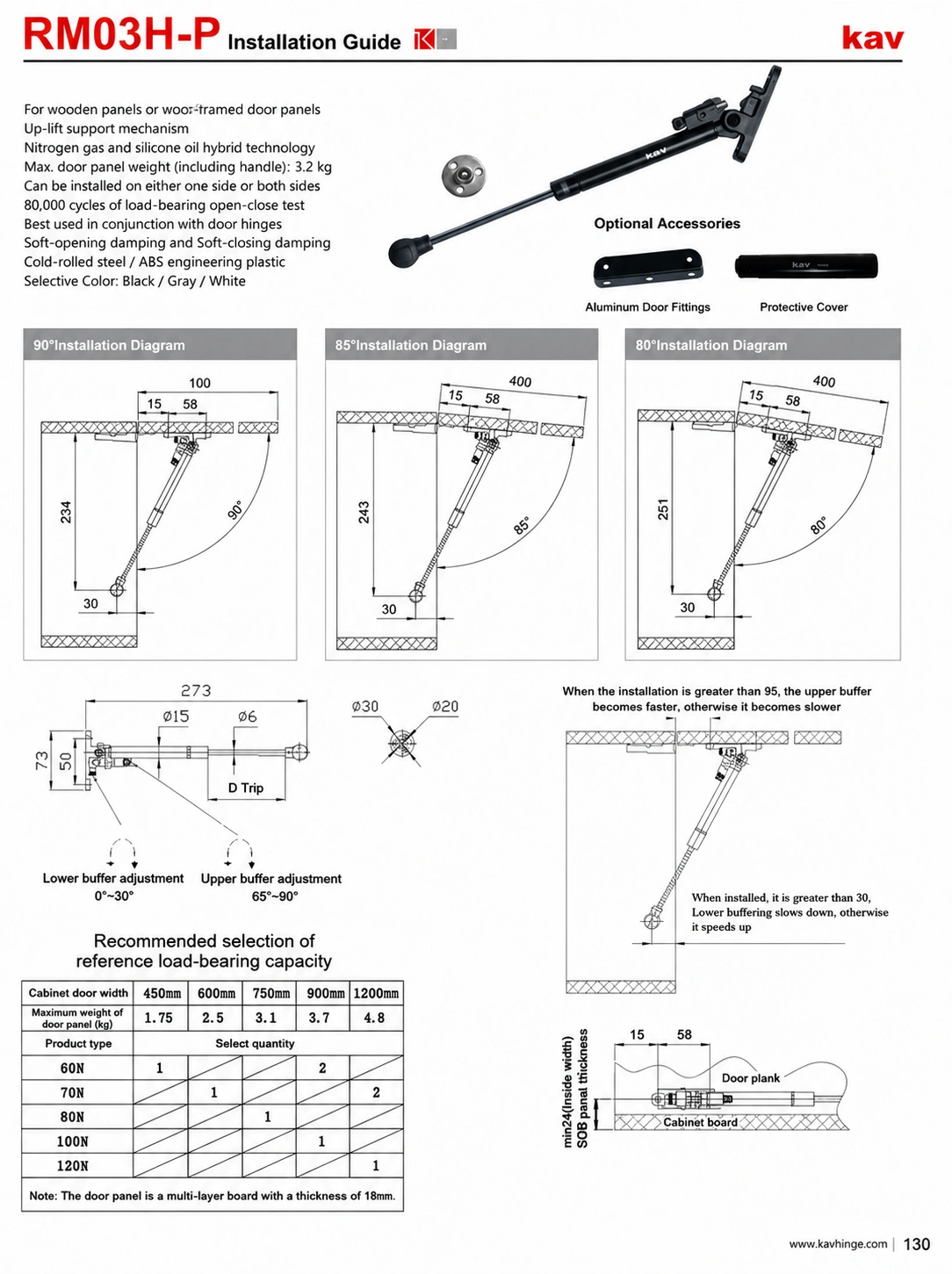

Tay nâng hạ thanh chống thủy lực

Thông tin kỹ thuật sản phẩm

Thông tin chung và đặc điểm

• Dùng cho cánh tủ bằng gỗ hoặc cánh cửa có khung gỗ.

• Cơ chế hỗ trợ nâng cánh tủ, ứng dụng công nghệ hỗn hợp khí nitơ và dầu silicone.

• Trọng lượng tối đa của tấm cửa (bao gồm tay nắm): 3.2 kg.

• Có thể lắp đặt một bên hoặc cả hai bên, đã vượt qua bài kiểm tra đóng mở chịu lực 80,000 chu kỳ.

• Tích hợp giảm chấn khi mở và giảm chấn khi đóng, kết hợp tốt nhất với bản lề cửa.

• Chất liệu bằng thép cán nguội và nhựa kỹ thuật ABS với các màu sắc tùy chọn: Đen / Xám / Trắng.

• Phụ kiện tùy chọn gồm: Phụ kiện cửa nhôm và nắp bảo vệ.

Sơ đồ lắp đặt theo góc mở

• Sơ đồ lắp đặt góc 90 độ với các kích thước định vị chi tiết trên bản vẽ.

• Sơ đồ lắp đặt góc 85 độ và góc 80 độ với thông số kỹ thuật khoảng cách lắp đặt rõ ràng.

Điều chỉnh bộ đệm và lực

• Điều chỉnh bộ đệm dưới trong khoảng góc 0 đến 30 độ.

• Điều chỉnh bộ đệm trên trong khoảng góc 65 đến 90 độ.

• Lưu ý khi lắp đặt: Khi lắp đặt lớn hơn 45 độ, bộ đệm trên hoạt động nhanh hơn và ngược lại; khi lớn hơn 30 độ, bộ đệm dưới làm chậm lại và ngược lại.

1. Bảng lựa chọn khuyến nghị theo trọng lượng chịu tải tham khảo

   • Cung cấp các mức chiều rộng cửa tủ từ 450 mm đến 1200 mm tương ứng với trọng lượng đo đạc của cánh cửa.

   • Bảng phân bổ số lượng và lực đẩy phù hợp từ 60N đến 120N cho từng kích thước cụ thể.

Đội ngũ kỹ thuật sẽ hỗ trợ lựa chọn kích thước và giải pháp phù hợp cho công trình của bạn.
